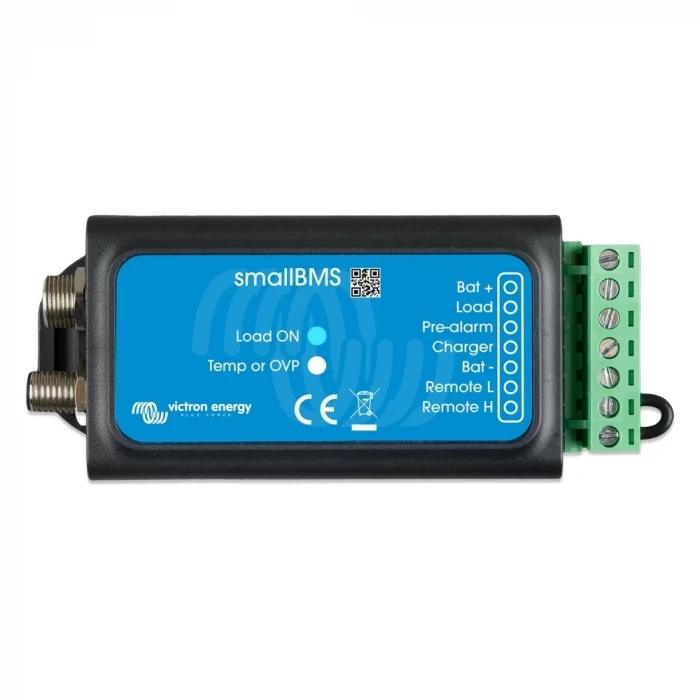

Victron Mini BMS Akü Yönetim Sistemi

VE.Bus BMS için basit ve düşük maliyetli alternatif
KampKaravanMarket'te bulabileceğiniz SmallBMS birçok uygulamada VE.Bus BMS yerine kullanılabilir. Ancak VE.Bus arabirimi bulunmadığından, VE.Bus MultiPlus ve Quattro invertörler/şarj cihazları ile uyumlu değildir.
smallBMS, Victron Smart LiFePo4 aküleri ve M8 dairesel konnektörleri ile kullanılmak üzere geliştirilmiştir.
VE.Bus.BMS’e benzer olarak KampKaravanMarket'ten satın alabileceğiniz smallBMS’nin iki çıkışı bulunur.


Yük Kesinti çıkışı
Yük çıkışı normalde yüksektir ve olası voltaj düşüklüğünde serbest yüzme durumuna geçer. Maksimum akım: 1A. Yük çıkışı, kısa devre korumalı değildir. Yük çıkışı şu durumlarda kontrol amaçlı kullanılabilir:
• Yüksek akım rölesi ya da kontaktörü.
• Akü Korumasının, invertörün, DC-DC konvertörün ya da diğer yüklerin uzaktan açma/kapama girişleri. (invertör olan ya da olmayan uzaktan açma-kapama kablosu gerekebilir, konuyla ilgili internet sitemizdeki ayrıntılı kullanma kılavuzuna bakın)


Şarj kesinti çıkışı
Şarj cihazı çıkışı normalde yüksektir ve olası yüksek voltaj ya da aşırı ısınma durumunda serbest yüzme moduna geçer. Maksimum akım: 10 mA. Şarj Cihazı çıkışı, röle bobini gibi indüktif bir yükü çalıştırmak için uygun değildir. Batarya cihazı çıkışı şu ögeleri kontrol etmek için kullanılabilir:
• Şarj cihazının uzaktan açma/kapama birimi.
• Cyrix-Li-Şarj rölesi.
• Cyrix-Li-ct Akü Birleştirici.


Sistem açma/kapama girişi
KampKaravanMarket'te mevcut olan bu üründeki sistem açma/kapama girişi her iki çıkışı da kontrol eder. Kapalı olduğunda, her iki çıkış serbest yüzme moduna girer. Böylece yükler ve şarj cihazları devre dışı kalır. Sistem açma/kapama kontrolü iki terminal içerir: Uzaktan Kumandalı L ve Uzaktan Kumandalı
H. L ve H arasında uzaktan açma/kapama anahtarı ya da röle kontağı bağlanabilir. Alternatif olarak H terminali akünün artı kutbuna ya da L terminali akünün eksi kutbuna anahtarlanabilir.


12V, 24V ve 48V sistemleri korur
Çalışma voltajı aralığı: 8 ila 70 V DC.

LED Göstergeleri
• Yük DEVREDE (mavi): Yüksek yük çıkışı (hücre voltajı >2.8V, aküde ayarlanabilir).
• Isı veya YVK (Yüksek Voltaj Koruması) (kırmızı): Serbest yüzen şarj cihazı çıkışı (50°C üzeri hücre sıcaklığına, 5°C altı hücre sıcaklığına ya da hücre aşırı voltajına bağlı olarak)

ÖZELLİKLER

Normal çalışan Giriş voltajı aralığı (Vbat) -> 8 - 70V DC
Çekilen akım, normal çalışma -> 2.2 mA (Yük çıkışı ve Şarj Cihazı çıkış akımı hariç)
Çekilen akım, düşük hücre voltajı -> 1.2mA
Çekilen akım, uzaktan kapama -> 1.2mA
Yük çıkışı -> Normalde yüksek (Vbat – 0.1V) Kaynak akımı limiti: 1A (kısa devre korumalı değil) Batarya akımı: 0A (serbest yüzen çıkış)
Şarj Cihazı çıkışı -> Normalde yüksek (Vbat –0.6V) Kaynak akımı limiti: 10mA (kısa devre korumalı) Batarya akımı: 0A (serbest yüzen çıkış)
Ön alarm -> Normalde serbest yüzen Alarm durumunda: çıkış voltajı Vbat - 0.1V Maksimum çıkış akımı: 1A (kısa devre korumalı değil)
GENEL
Çalışma sıcaklığı -> -20 ila +50°C 0 ila 120°F
Nem Maks. -> %95 (yoğuşmasız)
Koruma sınıfı -> IP20
MUHAFAZA
Malzeme ve renk -> ABS, mat siyah
Ağırlık -> 0,1 kg
Boyutlar (y x g x d) -> 106 x 42 x 23mm
STANDARTLAR
Güvenlik -> EN 60950
Emisyon -> EN 61000-6-3, EN 55014-1
Bağışıklık -> EN 61000-6-2, EN 61000-6-1, EN 55014-2
Otomotiv -> Regülasyon UN/ECE-R10 Rev.4
